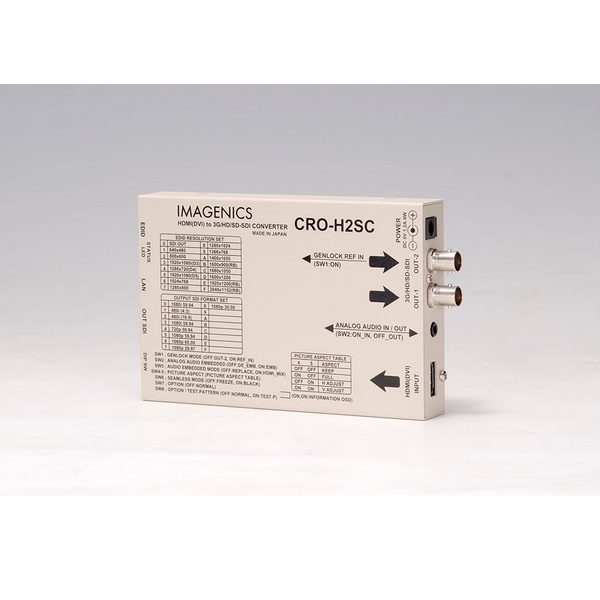

CRO-H2SC  HDMI(DVI) to 3G/HD/SD-SDI変換器

※商品はお取り寄せとなります
CRO-H2SCは、HDMI(DVI)信号を、SMPTE 規格の3G/HD/SD-SDI信号へ
全自動変換するスキャンコンバータ機能付きの変換器です。
予め設定しているSMPTEの各種SDIフォーマットへ全自動変換して出力します。
イメージニクス製のHDMI(DVI)スイッチャーでの切替え時は、
フリーズ型などの疑似シームレス効果で映像を繋ぐことができます。
アナログステレオ音声のエンベデット・デエンベデット機能や、
ゲンロック機能(位相調整可能)、LAN端子からの拡大縮小ズームほか
各種外部制御にも対応しています。

CRO-H2SC  HDMI(DVI) to 3G/HD/SD-SDI変換器

メーカー:イメージニクス
型番:CRO-H2SC
価格:

110,000円 (税込)

購入数:
在庫を見る
返品期限・条件 返品についての詳細はこちら

■ 商品説明

スキャンコンバータを内蔵した、HDMI→SDI変換器です。  本製品の前段に、弊社製DVI・HDMIスイッチャー/セレクターを接続し、非同期かつ解像度の違うDVI・HDMI信号同士を切り替えても、 瞬時に設定された解像度へ変換して超高速疑似シームレスで繋ぎます。  画面サイズの拡大・縮小機能や、90度回転機能を装備しています。(設定時はLAN経由での制御が必要です) アナログ音声エンベデッド/デエンベデット機能装備。  映像のアスペクト選択機能装備。  電源はACアダプタより給電。   ※HDCPで保護された映像には対応していません。

■ 商品仕様

製品名CRO-H2SC  HDMI(DVI) to 3G/HD/SD-SDI変換器
型番CRO-H2SC
メーカーイメージニクス

※仕様及び外観は、改良のため予告なく変更することがありますので、予めご了承ください。
※商品の詳細、仕様は必ず下記のメーカーホームページをご確認ください
http://www.imagenics.co.jp/products/cro-h2sc.html

製品仕様
〇入力信号
 ◇TMDS信号(デジタルRGB,YPbPr) HDMI-Aコネクタ1系統 (DVI信号入力可能)
 ◇HDMI規格準拠信号(エンベデット音声最大2chを含む)
  または24ビットフルカラー DVI Rev1.0 規格準拠信号
 ◇ピクセルクロック25 MHz ~ 165 MHz かつ、水平周波数 15 kHz ~ 200 kHz かつ、
  垂直周波数 23 Hz ~ 240 Hzの範囲内の、水平アクティブ画素 320 ~ 2048、
  垂直アクティブライン 240 ~ 1800までの映像信号に自動対応(D1~D5相当のHDMI信号および、
  VGA@60 ~ UXGA@60、WUXGA@60(RB)、2048x1152(RB)のPC信号に自動対応)
〇出力信号
 ◇SMPTE 125M,292M,424M,425M各規格準拠のデジタルシリアル出力信号1系統2分配
  0.8 Vp-p 75 Ω BNCx2
 ◇出力フォーマット選択(ROT-SWにて出力SDIフォーマットを選択)
  480i59.94 Hz (SD-SDI), 720p59.94 Hz (HD-SDI), 1080i59.94 Hz (HD-SDI),
  1080p29.97 Hz (HD-SDI),1080p30.00 Hz (HD-SDI)1080p59.94Hz (3G-SDI LEVEL A),
  1080p60.00 Hz (3G-SDI LEVEL A)
〇音声入出力
 ◇アナログ・エンベデット・デエンベデット音声入出力信号(ANALOG AUDIO IN / OUT)
 ◇アナログ入力音声信号 -10 dBu( 1 kΩ 以下出力時)
  ハイインピーダンス不平衡 2チャンネル 1系統(φ3.5ステレオジャック)
 ◇アナログ出力音声信号 -10 dBu(10 kΩ 以上負荷時)
  ローインピーダンス不平衡 2チャンネル 1系統(φ3.5ステレオジャック)
  ※アナログエンベデット機能とデエンベデット機能は、
   DIP-SWの2番による選択です。同時には使用できません。
〇映像音声絶対遅延時間
 ◇SDI映像出力 33 ms ~ 50 ms (出力映像の2 ~ 3フィールドに相当)
 ◇SDI音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)(エンベデット時も含む)
 ◇アナログ音声出力 約43 ms (2chステレオリニアPCM 48 k / 24 bit)(デエンベデット時)
〇ゲンロック機能
 ◇NTSC B.B信号、480i 2値複合同期信号、1080i 2値または3値複合同期信号へ
  ゲンロック動作ができます。(DIP-SW1番ON時)
 ◇0.2 Vp-p ~ 0.6 Vp-p (同期信号の負極性部分のレベルにて) 75 Ω BNCx1
 ◇位相調整範囲:出力SDI信号の垂直±5H(1H単位)、水平±1/2H(1クロック単位)
 ◇位相安定度(通常動作時):3G-SDI系±8クロック以内、HD-SDI系±4クロック以内、
  SD-SDI系±4クロック以内
〇LAN通信機能   10BASET-T, 100BASE-TX(自動判定) RJ45 1系統。
〇外部制御機能   LAN端子から本器へ外部制御ができます。
            任意ズームサイズや任意切り出し位置、映像の左右90度回転や
            180度回転および上下・左右の反転機能などが可能です。
〇その他    入力状態のLED表示機能、内蔵テストパターン・トーン発生機能、オンスクリーン表示による
          インフォメーション表示機能、出力SDIフォーマットの変更、疑似シームレス動作の選択機能、
          アスペクト変換(維持)機能、マルチ画面用切り出しズーム機能、ほか。
〇電源       DC 5 V 1.2 A 6 W(最大)
〇外形寸法     幅100 mm × 高さ25 mm × 奥行150 mm (突起物を除く)
〇質量       約 550 g
〇付属品      AC 100 V 27 VA 50 Hz ・ 60 Hz 国内専用ACアダプタ 1台 (5 V 2.3A 出力 ロック付き)
          HDMI抜け止め金具(CL-1) 1個
〇販売年月     2017年7月

※ラックマウントには、別売ラックマウント金具(MK-CRO103AまたはMK-104A + QC-1 )が必要です。

※HDCPで保護された映像には対応していません。

※製品の詳細仕様は、弊社ホームページ等で公開しております「仕様書」「取扱説明書」にてご確認ください。
